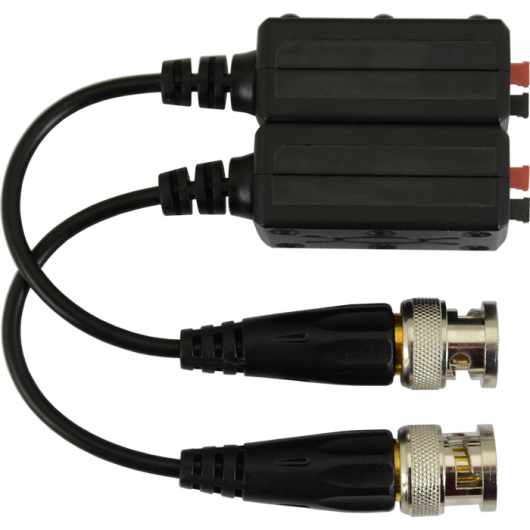

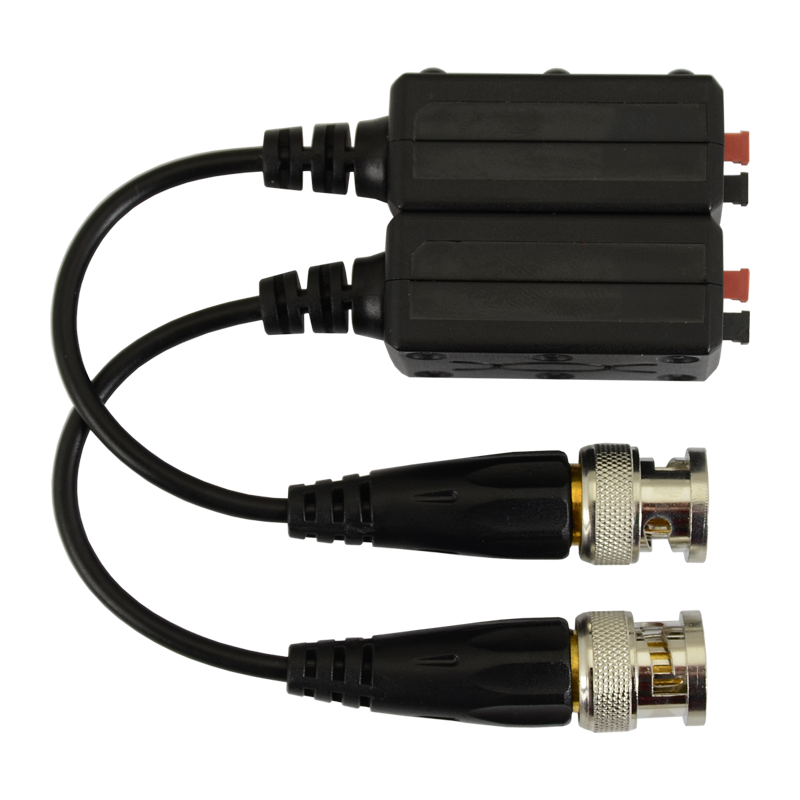

P-TR1HD3

P-TR1HD3 to zestaw pasywnych urządzeń do transmisji sygnału video za pomocą skrętkikomputerowej. Elementy te zapewniają dopasowanie impedancji kabla koncentrycznego (75?) do impedancjiprzewodu symetrycznego (100?).W celu uzyskania najlepszej jakości transmisji i odporności na zakłócenia należy stosować kabel UTP kat. 5 (lubwyższej). Przy wykonaniu połączenia należy zwrócić uwagę na to, aby do transmisji użyć żył z tej samej paryskrętki oraz odpowiednio podłączyć przewody do zacisków śrubowych „+” do „+” i „-” do „-”.Nieprawidłowe podłączenie spowoduje zakłócenia obrazu.P-TR1HD zakończony jest wtykiem BNC umieszczonym na przewodzie. Taka konstrukcja pozwala na łatwepodłączenie tych elementów do urządzeń, w których gniazda rozmieszczone są blisko siebie.
